Common-Rail

DL-CR30181KIT

Pressure accumulator (Rail) for 2 regulators

Price: on request
DL-CR30181KIT. Pressure accumulator (Rail) for 2 regulators

Pressure accumulator (Rail) for testing CR pumps and injectors on the test bench

Rail has holes for :

  • connection to the pressure sensor М18х1,5
  • connection to the pressure regulator М24х1,5 (3 holes)
  • connection to the backleak М12х1,5 (5 holes)
  • fluid supply o the rail М14х1,5 (2 holes)
  • fluid exit from the rail М14х1,5 (4 holes)
  • connection to the safety valve М20х1,5
  • pressure relief in the event of excess diam.3mm. or M12X1,5
  • mounting of manometer М6 (2 blind holes.)
  • mounting of the rail М8 (2 or 4 blind holes)

ВНИМАНИЕ! Регуляторы давления и датчик давления в комплект поставки не входят!

№ Артикул Наименование Количество Фото
 1 DL-CR30181 Накопитель давления 1 шт

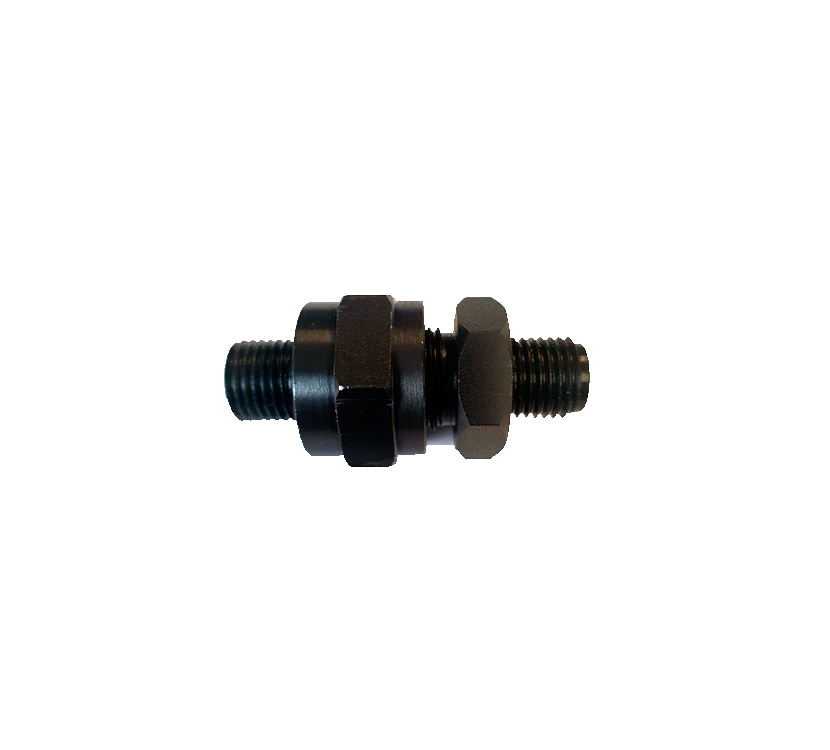

 2 DL-UNI30218 Штуцер высокого давления М14(1,5)хМ14(1,5) в к-те с шайбами-прокладками DL-SHP15084 6 шт
 3 DL-UNI50271 Заглушка для штуцера высокого давления DL-UNI30218 5 шт
 4 DL-UNI30497 Заглушка вместо регулятора давления 2 шт
5 DL-CR30493 Заглушка с наружной резьбой М20х1,5. Вместо предохранительного клапана для накопителя давления (Rail) 1 шт
 6 DL-SHP15084 Шайба-прокладка для датчика давления 1 шт
 7 DL-UNI30162 Заглушка М18х1,5 вместо датчика давления 1 шт



Components of diesel systems

Все штуцеры, заглушки и переходники могут применяться с накопителями давления (рейлами) с соответствующими резьбами, производимыми фирмой Dieselland.

Штуцеры, заглушки, кронштейн для накопителей давления (рейлов):
№ Артикул Наименование  Применение Фото
1 DL-UNI31498 Штуцер высокого давления М14х1,5 х М12х1,5 Накопители давления (Rail)
2 DL-UNI50275 Заглушка с внутренней резьбой М12х1,5 Штуцер DL-UNI31498
3 DL-UNI30529 Заглушка с наружной резьбой М14х1,5 вместо штуцера высокого давления DL-UNI31498 или DL-UNI30218 Накопители давления (Rail)
4 D-GM1538AN Шайба, резино-металлическая, M14 14,70 x 22,00 x 1,50 Устанавливается на заглушку DL-UNI30529, болт банджо 22-HS-08 и аналогичные детали обеспечивая герметичность присоединения
5 DL-CR10029 Кронштейн для накопителя давления
Переходники для фильтра высокого давления, датчика давления и предохранительного клапана:
6  DL-CR50121 Переходник под топливный фильтр высокого давления 1687012144 Монтируется вместо обычного штуцера в накопитель давления (Rail) DL-CR30181, DL-CR30522 , DL-CR30188, DL-CR31053, DL-CR31049, DL-CR31257, DL-CR30180, DL-CR30479, DL-CR30526, DL-CR30878, DL-CR30777.
7 DL-UNI30650 Переходник под предохранительный клапан Монтируется в накопители давления: DL-CR30181, DL-CR30522 , DL-CR30188, DL-CR30180, DL-CR30479, DL-CR30526
8 DL-UNI30796 Переходник с резьбы М14 на М18 Для установки датчика давления в накопителях давления: DL-CR30479, DL-CR30180, DL-CR30526, DL-CR30878, DL-CR30777
9 DL-UNI30828 Переходник с фильтром Bosch высокого давления для проверки насосов СР2-СР4, монтируется на Rail. Монтируется вместо обычного штуцера в накопитель давления (Rail) DL-CR30479, DL-CR30180, DL-CR30181, DL-CR30188, DL-CR30522, DL-CR31053, DL-CR30526
